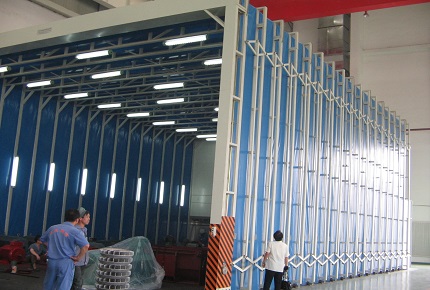

伸縮式噴漆房由其房體結構而得名，采用電動伸縮移動前室，可半敞開、可移動，解決大中型工件周轉移動的難題，靈活性強，占地面積小，其漆霧處理設備可為濕式（無泵水幕、水簾）或干式（過濾棉、折流板），可根據客戶需求進行設計。
九通伸縮式噴漆房具有堅固耐用、美觀大方、密封性好、運行穩定、操作簡單、清洗便捷、安全環保等優勢！
免費熱線：400-901-8969 微信手機號：17316910092
浙江九通智能裝備有限公司宣傳冊.pptx
1.伸縮式 噴漆房 產品優勢
靈活性強：采用電動伸縮移動前室，解決大中型工件移動難題,噴漆區可根據產量大小調整，前室也可并攏，節省空間場地作為其他與噴漆交叉作業的工序所使用，從而可充分利用生產場地和操作空間
簡化工藝流程：簡化天車搬運的重型工件反復周轉的工序；無需專門運輸工具，展開長度可以在任意位置
運行穩定：全鋼制框架結構、雙機械驅動、兩級安全限位，并裝配安全防爆離心風機作為排風裝置和水循環動力裝置，確保運行安全穩定
美觀實用：采用防火、耐磨、防腐蝕PVC布密封四周，實用、美觀
安全照明度好：設備內部安裝防爆照明燈具，保證室內照明等電器的安全，多組照明保證室內照明度達到要求
清洗便捷：房體可移動方便了設備地溝、格柵的清理，為客戶解決了清理難的問題
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心

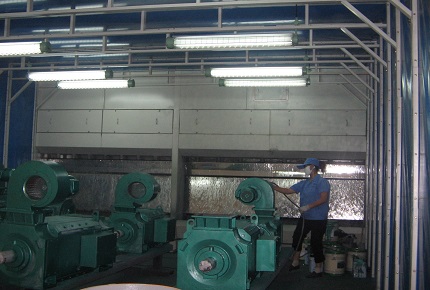

伸縮式噴漆房廣泛應用于：機械、汽車、航空、航天、軍工、鐵路、電機、建筑、水泵、機床、家具等行業的整機或零部件環保噴漆。九通噴漆房已在眾多項目中成功實施，如天順風能、遠景能源、蕪湖力鈞軌道、中車時代、中車集團、中集集團、上海中曼石油、山東路橋、東恒宇功能材料、中國運載火箭技術研究院、島中集冷藏箱制造、包頭國電動力、廊坊中晨石油設備、遼寧華榮重工機械等，經驗豐富，保質保工期，過環評!
 |  |  |
 |  |  |

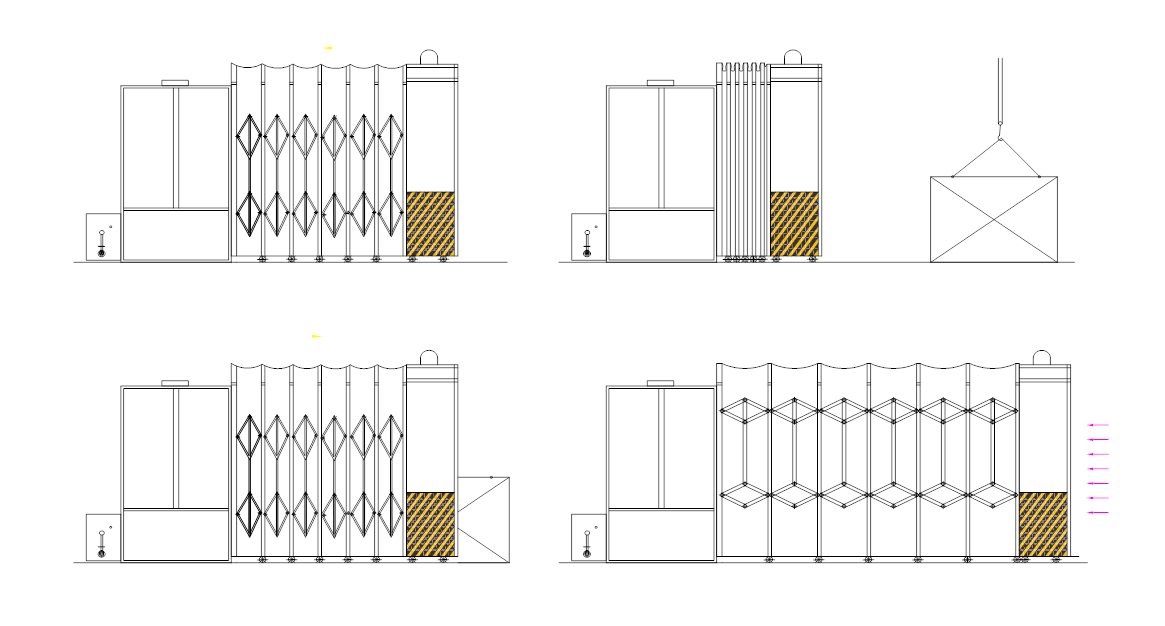

伸縮式噴漆房伸縮移動前室整體為鋼制框架結構，可前后伸縮移動?？蚣苤g的滑動連接機構保證框架在驅動裝置的帶動下沿地面的軌道前后豎直平行移動，同時帶動蓬布展開合攏。移動前室收縮合攏時，將工件移入工作區，展開時可進行工件的噴漆或打磨工作。在不噴漆的工作時間內，可將前室合攏，騰出空間場地作為其他與噴漆交叉作業的工序使用。該設備可根據客戶要求，漆霧處理設備可為濕式（無泵水幕、水簾）或干式（過濾棉、折流板） ，有機廢氣經過噴霧處理后再進入廢氣處理裝置凈化處理后高空排風，經過過濾的廢氣達到環保標準。

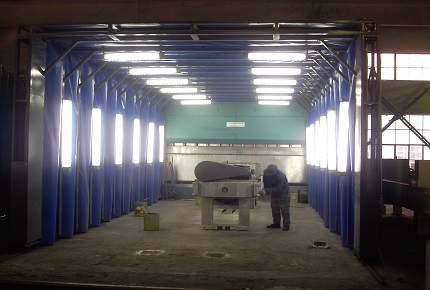

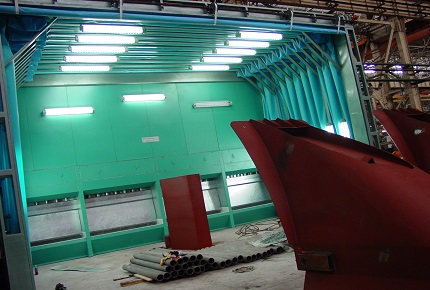

伸縮式無泵水幕噴漆房室體采用型鋼做骨架，骨架內部襯PVC耐磨、防腐簾子布，美觀大方，平整。
 |  |  |  |  |
| 門框架 | 帆布支撐網 | 剪式伸縮機構 | 阻燃PVC帆布 | 驅動機構 |
采用工業型材制成，是驅動電機直接帶動的部分，整個伸縮機構穩定運動的關鍵所在。大門框架上設置有開關按鈕并行程開關，用以自動控制大門的伸縮 | 除去門框，其余部位就是帆布支撐網，是阻燃帆布安裝連接的骨架，由多組型材骨架構成，并通過剪式伸縮機構將整個相對獨立的骨架連接在一起，形成一個穩定的整體 | 在每?jī)蓚€(gè)帆布支撐網之間，采用剪式伸縮機構相連，其結構尺寸決定了伸縮量，同時為了保證上下都能同時實現伸縮動作，在每側上下各布置一套剪式伸縮機構，兩者之間通過連桿形成一個同步運動機構 | 在整個網架之間采用工業阻燃PVC帆布，這是形成相對封閉作業間的“墻板”，也是保證空氣有序流動的“房體”。安裝時每?jī)蓚€(gè)支撐網采用一塊工業帆布 | 驅動部分采用減速電機，傳動到多節長軸上，再由長軸兩端鏈輪同步傳動到兩側主動輪上。整個驅動前進、后退采用三級保護：雙向兩級行程保護軌道終端設置限位車擋；門柱兩邊有控制盒，操作方便；噴室頂部設有運行警示燈。減速器選用東方傳動的K系列：斜齒輪-螺旋錐齒輪減速器 |
伸縮式無泵水幕噴漆房噴漆系統由高壓無氣噴漆泵、風動攪拌器、油漆過濾器及管線等組成，安裝在漆泵房(供漆室)內，由管線將噴漆泵系統與噴漆室接通
| 供漆室 送風系統綱結構平臺下方安裝一個5.5m×2m×3m（L×W×H）的供漆室。配有排氣扇，排氣量不小于10次/分，采用防爆型排氣扇和照明燈。供漆室內埋設地線，預防靜電引發火災；為便于噴漆作業，在噴漆室的兩側，每側設壓縮空氣快速接頭 |
| 噴槍 采用美國GRACO手動高壓無氣噴槍，人體力學設計，舒適感強；橢圓體絕緣手柄，安全性高；結構設計緊湊合理，搭配移動軟管，即使在狹窄空間也可靈活作業，且噴涂質量高；噴槍過濾器取出便捷，輕松維修，減少因噴嘴堵塞的維修時間。 |

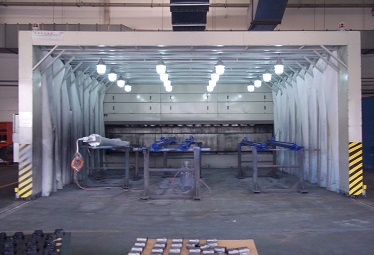

| 機器人噴漆 勞動力成本上升，人口紅利逐漸消失，因此機器人代替人已經成為必然的趨勢。由機器人代替噴漆工人進行噴漆作業，它可避免操作人員在惡劣的工作環境中進行繁重的勞動，同時可以保證穩定的工件表面質量以及很高的生產效率。 |

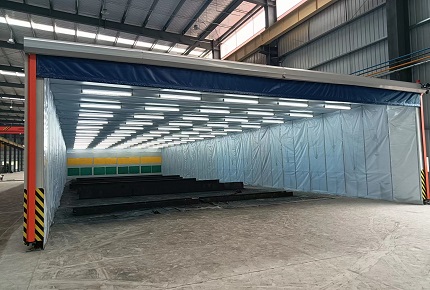

可根據客戶要求，伸縮式無泵水幕噴漆房漆霧處理設備可為濕式（無泵水幕、水簾）或干式（過濾棉、折流板）
干式噴漆房和濕式水旋噴漆房初期投資估算
| 序號 | 工件名稱 | 尺寸（長×寬×高）mm | 重量KG |
|---|---|---|---|
| 1 | 裝機功率 | 183.14Kw | 299.14Kw |
| 2 | 設備初期投資概算 | 1280000元 | 1780000元 |
| 3 | 運行穩定性 | 穩定 | 穩定 |
| 4 | 環境保護 | 達標 | 達標（存在二次廢水處理） |
| 5 | 可維護性 | 稍微麻煩 | 簡單 |
采用2-3級過濾：進風初效1-2級過濾及亞高效過濾（頂部過濾），由進風過濾器、頂部過濾材料、頂棉托網、連接板等組成；亞高效過濾材料設置在靜壓室底部，用頂棉托網支撐，頂棉托網為優質C型鋼結構，經特殊防銹處理，鋼性好、無銹蝕、更換頂棉容易；
 | 初效過濾材料 |  | 亞高效過濾材料 |
合成纖維過濾料產品VNF-290（G3），和送風系統過濾段袋式過濾器，其布袋結構可以使進風口棉面積增加3-4倍，采用此種過濾形式可以降低風阻，增加容塵量，減少更換次數 | 亞高效過濾材料選用荷蘭“Arresters”合成纖維過濾材料CC-600G(F5)，可過濾掉所有能破壞噴漆質量的粒子，容塵量100％予以去除，確保穿過噴漆室的氣流均勻擴散，形成層流狀態，符合防火分類標準歐洲D(zhuǎn)IN53438-F1和美國UL900-class1。 |
 | 廢氣處理系統伸縮式無泵水幕噴漆房每一個排風機組中前、水幕漆霧洗滌室后裝一個活性碳吸附箱，其作用是吸附排放中的苯系列物等有機容劑，苯系物吸附量≥40mｇ／ｇ，使廢氣達標排放；形式分為活性碳吸附裝置或活性碳袋式過濾器，首先將活性碳過濾器固定在框架上，然后安裝在進風托架上，拆裝方便，更換容易，廢氣經吸附處理后可達標排放，符合國標GB16297-1996?大氣污染物綜合排放標準? 要求。 |
照明系統室內設置上、下兩排照明裝置。頂側燈組呈45o角安裝，布置方式為：2支×40W×2側；腰側燈組間隔安裝于墻板內，布置方式為：2支×40W×2行。所有燈箱均采用δ1.2鍍鋅板制作，并噴白漆美觀大方，又可防止銹跡象產生。燈管采用隔爆型飛利浦高效光源，既安全又節能且維護方便，鎮流器采用噴漆室專用電子鎮流器，從而保證每個噴漆室體光強≥800Lux，滿足工件各端面的噴涂作業。燈箱與壁板用小角鐵相連，同時燈箱上安有可拆框架，便于維護。 |  |
 | 安全報警系統為確保使用安全，室體內設置有DRB-105型雙控制器雙探測頭可燃?xì)怏w濃度檢測裝置,當溶劑濃度達到爆炸極限的25%（可自由設定）時，立即報警；在噴室頂部設置伸縮房運行警示和故障報警 |

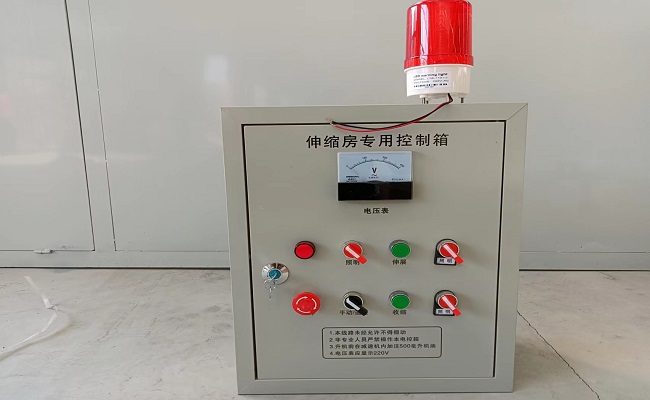

電控系統伸縮式無泵水幕噴漆房電控系統元器件采用歐姆龍，西門子、施耐德等知名品牌，主回路需有過電流、過負載、短路、缺相等保護功能，確保電氣控制系統可靠性高，故障率低。線路設計合理，具有短路保護，超載保護等功能及可靠的接地保護系統。PLC編程可對整個設備實現控制。系統中所配電控柜，表面噴塑，美觀大方。為了保障工作先后的順序性和安全性，采取了下工件對噴漆的互鎖。噴漆房任何一個門上安裝作業警告燈以及急停按鈕，并設置門與噴槍的連鎖。噴漆時警告燈亮，任何一個門不管有意或無意打開，則噴漆系統自動停止?？刂乒窈蛧娖岱?jī)?nèi)設緊急停止開關。 |  |
| 序號 | 名稱 | 單位 | 數值 | 參數 |
|---|---|---|---|---|
| 1 | 噴漆室類型 | 移動式無泵水幕噴漆室 | ||
| 2 | 設備尺寸 | mm | 10000*6000*6000mm | 根據工件尺寸要求設計 |
| 3 | 大門尺寸 | mm | 6000*6000mm | |
| 4 | 風速 | m/s | ≥0.4 | 空載 |
| 7 | 排風風量 | m3/h | 60000 | 防爆電機 |
| 8 | 風機功率 | KW | 37 | |
| 9 | 照明功率 | KW | 2.6 | 防爆燈具 |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
