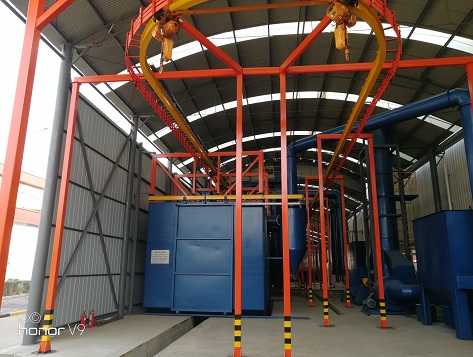

懸鏈通過式拋丸機按工件輸送方式可分為連續式、步進式、積放式，主要適用于大批量的結構、鑄造、鍛造、鋁合金等工件的表面清理強化，去除銹、氧化皮、粘沙、污物等。該設備可實現定點裝卸、定點拋射工序，單點吊重范圍廣：50～2000kg。
九通懸鏈通過式拋丸機具有占地空間小、結構合理、密封性能好、生產效率高、噴丸質量好、運行穩定、售后服務周全等優勢，可根據客戶實際需求設計整體拋丸解決方案！
免費熱線：400-901-8969 微信手機號：17316910092
浙江九通智能裝備有限公司宣傳冊.pptx
1.懸鏈通過式 拋丸機 產品優勢
使用壽命長：拋丸室體采用Mn13軋制鋼板制成，抗磨性能強，護板采用特制螺母固定，更換簡單方便，使用壽命較長
生產效率高：吊鉤在拋射帶內具有往復擺動的功能，可隨機改變彈丸拋射帶與工件的相對位置，減少重復拋丸現象，提高生產率，更適用批量復雜缸體（蓋）、箱體、閥體等零件的拋丸清理
清理效果好：采用大拋丸量、高拋射速度的離心式拋丸器，清理效果讓客戶滿意
自動化程度高：PLC電氣控制，彈丸可控閘門、彈丸輸送等故障檢測都可自動監控
運行成本降低：抗耐磨、防丸打擊性能高，壽命可達17000小時以上，丸、渣、粉塵分離效率達99 %，降低磨料的浪費
安全可靠：懸鏈軌道采用16Mn鋼，鏈條采用模鍛鏈，安裝時與各非標設備做密切配合；可變頻調速，電機4kwx2，線速為0.5-3m/min,可調,具有機械電器過載保護，安全可靠
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心

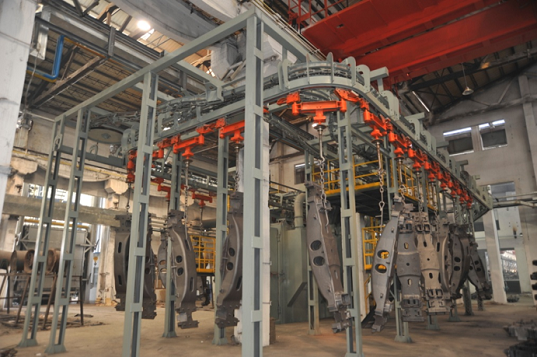

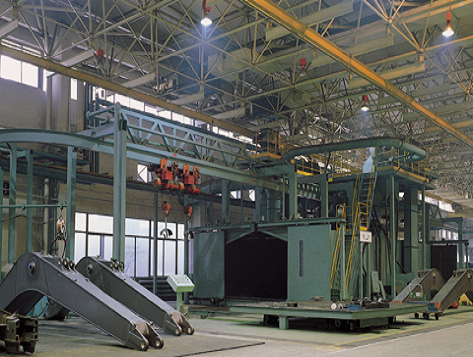

懸鏈通過式拋丸機應用于汽車、客車、專用車、拖拉機、柴油機、摩托車、專用車、航空航天、軌道交通等行業中科懸掛零件、鑄造件、結構件、鍛造件的拋丸清理強化作業
 |  |  |
工件由懸鏈輸送至封閉的拋丸清理室，利用拋丸器高速旋轉的葉輪將鋼絲切丸（彈丸）加速拋打至工件表面，對工件表面進行沖擊，刮削，以清除工件表面的鐵銹、氧化皮和污物等，然后利用高強度滾刷、收丸螺旋和高壓吹管將工件表面的積丸和浮塵吹掃干凈，從而使鋼材達到除銹、防銹的目的。

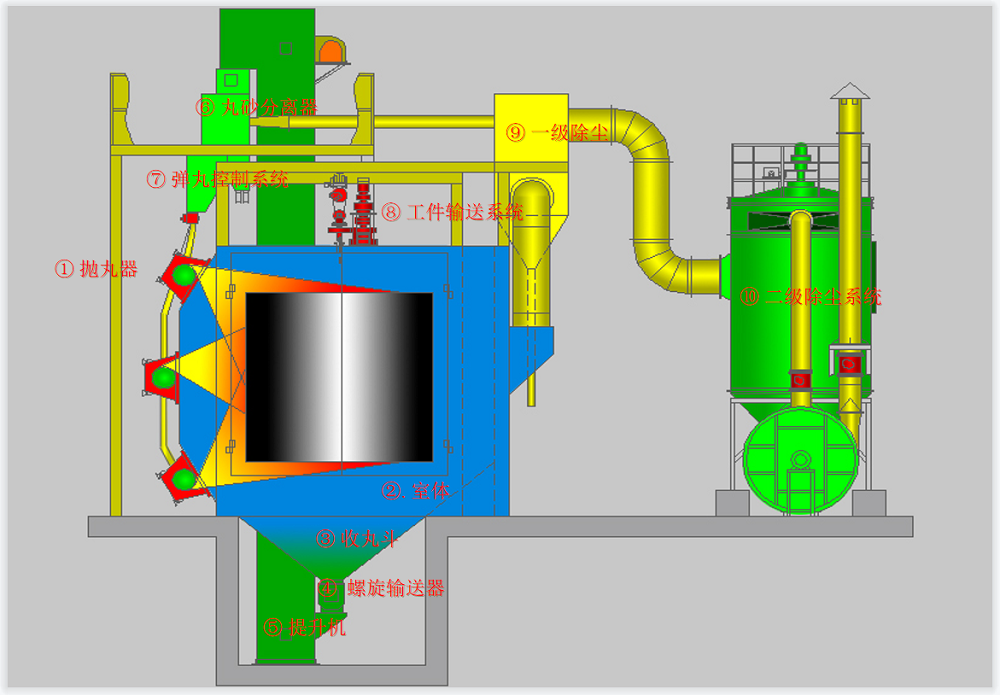

拋丸機示意圖
懸鏈?zhǔn)綊佂铏C(jī)主要由拋丸清理室、清掃室、前后密封室、拋丸器總成、室體懸鏈、前后輸送懸鏈、滾掃及吹掃系統、氣動供丸系統、分離器、提升機、螺旋輸送器、平臺梯子、除塵系統、電器控制系統、氣控系統等

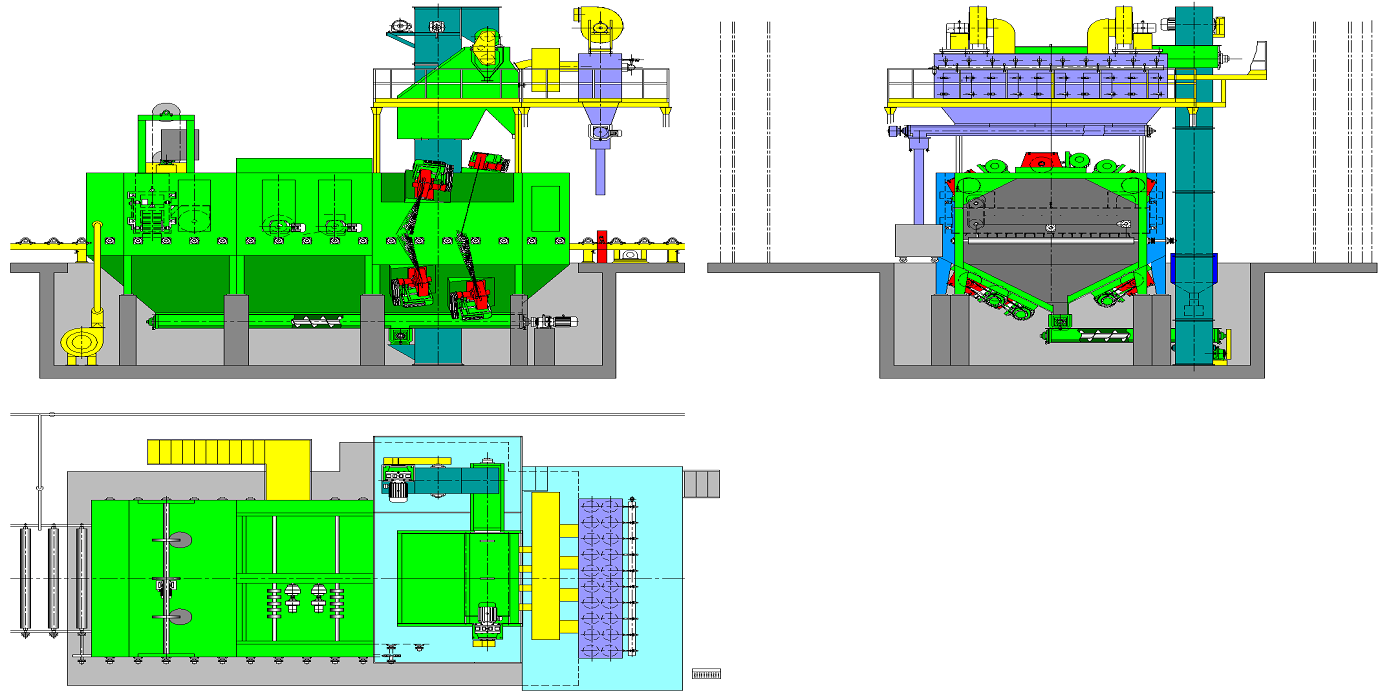

拋丸機結構圖

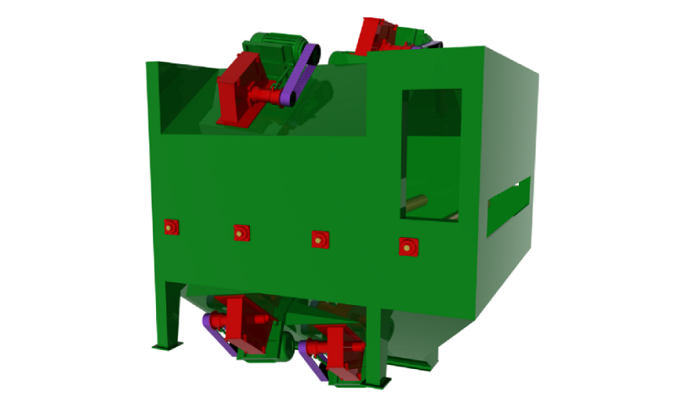

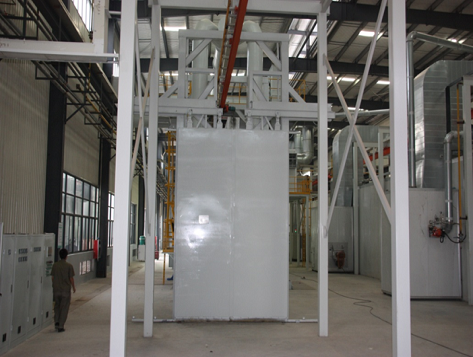

懸鏈?zhǔn)綊佂铏C(jī)拋丸清理室室體殼堅固耐用、剛性好，室體內部采用材料為10mm厚軋制Mn13高耐磨防護板進行防護，防護性好，壽命長,大于18000小時；清掃室清掃室為鋼板、型鋼焊接結構，室體殼堅固耐用、剛性好，空間寬大，內襯6 mm 鑄鉻護板；密封室為鋼板焊接結構，室體殼堅固耐用、剛性好，采用多層耐磨橡膠簾密封，進出口底部裝有高彈性尼龍毛刷排和6 mm 耐磨橡膠板，便于拆換維修，密封效果好，可有效防止彈丸飛出，粉塵外逸。 |  |

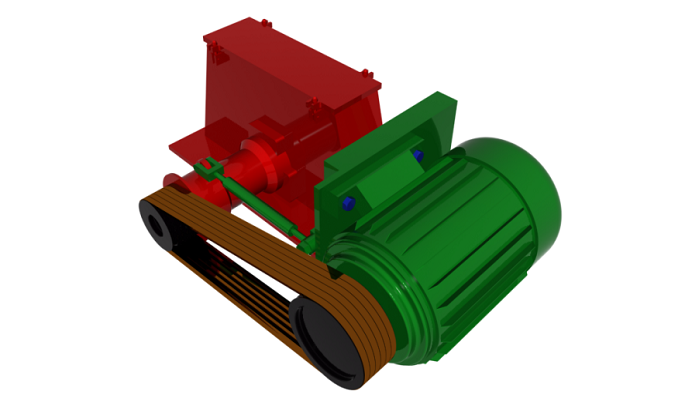

 | 采用離心式直線葉片拋丸器(美國潘邦公司拋丸器技術)，具有拋丸效率高（拋丸比能可達到16kg/min·kw）、速度快（可達83米/秒）、拋丸效果好（拋射帶比較寬且集中，拋丸均勻）、安全性高（安裝有限位裝置，檢修時可保證設備不能啟動）、噪聲低等優勢，經過動平衡儀的檢測，平衡力矩介于12～15N·mm之間（國家標準18.6N·mm）；單元盤葉輪的燕尾槽采用精密銑床加工，材料滲碳淬火；葉片選用高鉻特種耐磨鑄鐵制成，熱處理后表面硬度HRC60-65，有較高的耐磨性和使用壽命，每臺拋丸器葉片重量差≤5g；定向套采用全封閉刻度盤式，可方便調節拋射角度和拋出方向，選用高鉻特種耐磨鑄鐵制成，熱處理后表面硬度HRC60-65，使用壽命長。 |

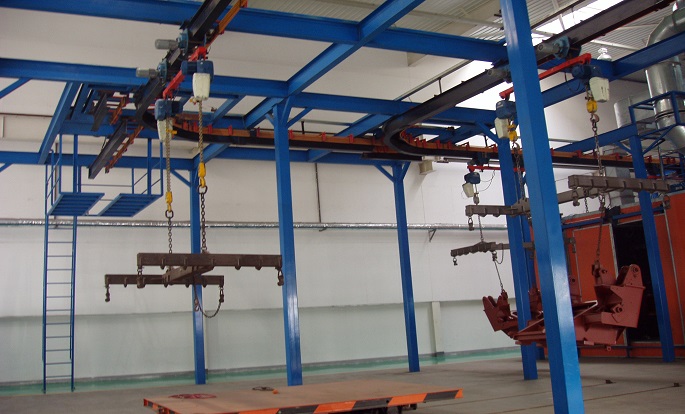

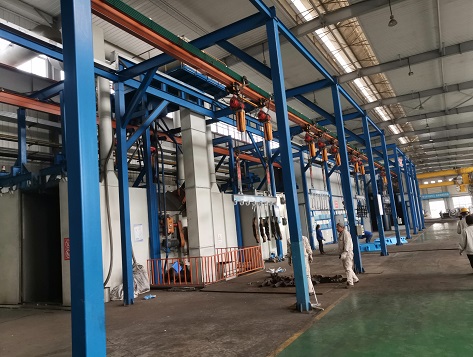

懸鏈?zhǔn)綊佂铏C(jī)工件輸送系統由輸入懸鏈、拋丸清理室懸鏈、吹掃密封室懸鏈、輸出懸鏈組成，采用分段驅動，每段驅動可單獨運行，也可同時完全同步運行，驅動電機采用無極變頻調速，驅動扭距不會因速度的降低而遂減，輸送速度為0.5～3 m/min；輸入、輸出、滾掃及密封室懸鏈輥軸均采用16Mn鋼，鏈條采用模鍛鏈，安裝時與各非標設備做密切配合；可變頻調速，電機4kwx2，線速為0.5-3m/min,可調,具有機械電器過載保護，安全可靠 |  |

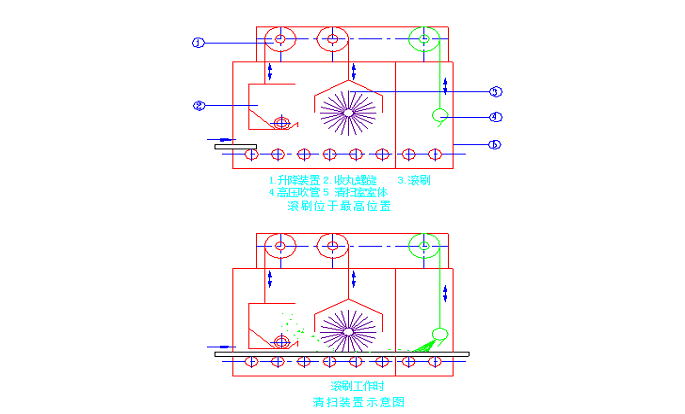

 | 采用一級滾掃加一級吹掃的方式。一級滾掃采用高彈性、Φ3mm的復合尼龍材料，硬度適中，彈性大，耐磨性好，使用壽命3年以上；刷毛固定在半尼龍塊上，半尼龍用螺栓固定在滾刷軸（優質碳素鋼無縫鋼管與調質軸頭焊接而成）上，刷毛固定牢固，工作中無掉刷毛現象，刷塊更換方便；收丸螺旋的整個螺旋軸采用焊后整體加工，螺旋葉片采用16Mn材料，節距、外圓尺寸均十分精確，提高了螺旋的壽命。滾刷及收丸螺旋均采用軸裝減速機驅動，結構輕巧，運行平穩可靠。經過滾掃后的工件上面殘留少量的彈丸，在滾刷的后面設有吹管，殘留彈丸在吹管的吹掃下向滾刷下面移動，然后由滾刷掃入收丸螺旋。 |

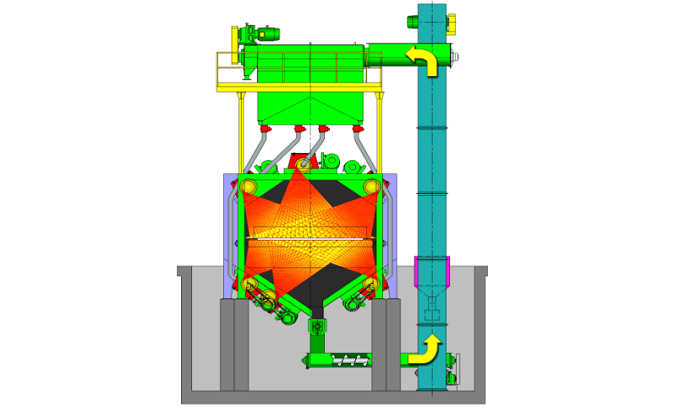

懸鏈?zhǔn)綊佂铏C(jī)氣控彈丸閘門是依靠控制氣缸開關來控制拋丸量的裝置,可靠性高，避免了由于普通彈丸控制閥因關閉不嚴而造成的電機燒壞、拋丸器堵塞、彈丸空拋及傷人現象，達到國際先進水平。調整彈丸控制器上的螺栓或閥板，便可獲得所需的拋丸量。 |  |
 |  |  |  |  |
| 丸砂分離器 | 磨料斗式提升機 | 螺旋輸送器 | 除塵系統 | 電器控制系統 |
采用先進的BE型滿幕簾式丸砂分離器，分離器主要由分選區、布料螺旋、篩網、丸料倉等組成。分離器的最佳分離效果是靠調節閘板上的重錘位置、 一級和二級撇濾板上的調節板位置以及管道上的蝶閥來實現，調整合理可以獲得良好的分離效果，使分離效率可高達99%以上；彈丸的清理效果和工件的表面質量，根據清理工件的不同去選擇彈丸的粒度及材料。 | 采用帶電機擺線針?biāo)佥啘p速機，方便安裝、結構簡單；提升機罩殼采用折彎成型焊接結構，其上設有檢修門，可維修及更換提升料斗，打開下罩殼上的門蓋，可以維修下部傳動，排除其底部彈丸堵塞；為了保證工作時輸送膠帶不打滑，滾筒被制作成鼠籠型，提高提升膠帶與帶輪間磨擦力，避免打滑現象，降低提升皮帶的預緊力，延長使用壽命；設有一套漲緊裝置，反自轉結構能夠有效防止提升帶自轉，避免對操作人員造成傷害。 | 螺旋輸送器已實現系列化，通用性、互換性高，性能穩定可靠，整個螺旋軸采用焊后整體加工，從而保證了螺旋軸兩端的同軸度。螺旋的軸上裝有脈沖輪，可檢測跟蹤螺旋的工作狀態，一旦出現堵塞不轉等故障時，馬上將信號反饋至PLC，報警或逐步停車，以保證設備的安全運轉。 | 采用三級除塵，分別是沉降室、旋風除塵器、HR高效沉流式濾筒除塵器，具有過濾面積大（傳統濾袋同體積的30-40倍，達到300m2/m3）、節能性好、濾料使用壽命長、濾筒再生性能好、使用方便、維護工作量小等優勢。九通濾筒除塵器濾料采用合成纖維，利用逐級加密技術制成，符合歐洲D(zhuǎn)IN53438-F1阻燃標準 | 采用自動、手動兩種控制方式。正常運行狀態下采用PLC自動控制，設備各部件按預先編好的程序進行順序運行；安裝調試、單個或幾個功能部件運行、部件維修試運轉時采用手動控制，便于調試人員對設備進行調整； 檢修門與供丸閘互鎖，檢修門打開，供丸閘關閉；各運轉部件全部設有故障報警功能，該設備之任一運轉部件出現故障，馬上報警，并且按照順序逐步停止各運轉部件，完全避免因彈丸堵死而造成電機燒毀的現象發生。 |
| 序號 | 項目 | 數量 | 技術規格及參數 | 備注 |
|---|---|---|---|---|
| 1 | 清理室 | 1 | 內襯10mm鑄鉻護板 | |
| 2 | 前副室 | 1 | 內襯6mm鑄鉻護板 | |
| 3 | 后副室 | 2 | 內襯6mm鑄鉻護板 | |
| 4 | 進出料口 | |||
| 5 | 拋丸器 | 6 | 傳動方式：皮帶 日本進口NSK軸承 | |
| 6 | 提升機 | 1 | 提升量：90T/H | |
| 7 | 分離器 | 1 | 分力量：90T/H 分離區風速：4-5m/s | 滿幕簾風選式 |
| 8 | 彈丸閘門 | 氣缸控制開關 | ||
| 9 | 橫向螺旋輸送器 | 1 | 輸送量：90T/H | |
| 10 | 縱向螺旋輸送器 | 1 | 輸送量：90T/H | |
| 11 | 清掃系統 | 1 | 尼龍滾刷 收丸輸送量：30t/h 高壓風機風量：5500m3/h 升降圍：500mm | |
| 12 | 除塵器 | 1 | ||
| 13 | 電控系統 | 1 | 電控柜 | 施耐德電氣 |
| 14 | 壓縮空氣 | |||
| 15 | 初裝丸料量 | 4000kg | ||
| 16 | 粉塵排放 | 120mg/m3低于GB16297-1996《大氣污染物綜合排放標準》中的規定 | ||
| 17 | 設備噪音 | 93 dB低于JB/T9984.1～9984.2-1999《通過式拋丸清理機技術條件》中的規定 | ||
備注：設備尺寸均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制，了解更多產品如 噴砂房 、噴漆房等，可加微信咨詢：
掃一掃立即溝通銷售
| 序號 | 名稱 | 型號規格 | 單位 | 數量 |
|---|---|---|---|---|
| 1 | B型驅動裝置 | V=max3m/min | 套 | 2 |
| 2 | 滾子張緊裝置 | R=1200mm s=400mm | 套 | 2 |
| 3 | 牽引鏈條t100 | 模鍛T=100 | 米 | 280米 |
| 4 | 重載滑架 | 模鍛 | 套 | 70 |
| 7 | 滾子回轉 | R1200mm α90 | 套 | 4 |
| 8 | 檢查軌段 | L=1000 | 副 | 1 |
| 9 | 伸縮軌段 | 件 | 3 | |
| 10 | 直軌道 | 副 | 260米 |
備注：設備尺寸 均為參考，可以根據客戶產品尺寸設計制作。
設備在需方安裝調試完畢，由供方技術人員對用戶設備操作及維護人員進行全面的免費技術培訓及使用維修保養培訓。
設備交付使用，供方無償提供設備說明書一份，設備安裝總圖一份，設備基礎圖一份，產品合格證一份，裝箱單一份。
在質保期內，凡因正常使用出現的電氣控制及機械部分的故障及損壞件，包修包換（易損件除外）；
設備安裝調試完畢后，由供方技術人員對用戶設備操作及維護人員進行全面的技術培訓及使用維修保養培訓；
產品在質保期內，售后服務實行“即時”答復，用戶與我公司售后服務辦聯系，保證在接到用戶通知后1小時內電復，及時派出人員進行技術服務。
公司擁有龐大的零部件成品庫，如拋丸器總成及耐磨件等，常年為國內外用戶提供設備維修、保養所需零配件，用戶可直接來電來函與公司配件銷售部聯系，如用戶急需，公司保證及時將所需零配件送到用戶廠內。
工期責任承諾、控制措施及實施計劃。
供方嚴格遵守合同及技術協議之規定，保證工期。
本公司將嚴格按ISO9001的標準執行整個合同，合同簽訂，組成由技術中心、銷售部、生產部、供應部、企管部、質檢部精干人員參加的質量、工期監督小組，全面及時的監督整個工期進程，確保保質保量完成。
